① 표준 노즐 내경 : 0.4mm
- 노즐 내경 지정 가능
- 니들 맞춤 제작 가능
- 측면 분사 가능
- 비스듬한 구멍 맞춤 가능
② 최대 밸브 토출 시간 : 2ms
③ 최대 밸브 닫기 시간 : 4ms 초당 ：180번 |
|
④ 분사 거리 : 5mm~ 2 000mm （유체 점도와 압력에 따라 결정）
⑤ 선택가능 노즐 : 0.3 / 0.6 / 0.8 / I.0 / I.2 / I.4 / I.6 / I.8
(일부 접착성이 강한 유체는 노즐이 막히기 쉽다.)
⑥ 적용 유체 : 그리스, UV경화제, 식품유체, 액체 PUR, 접착제 등
공기와 반응을 하는 접착제는 니들을 조립하여 사용해야 한다.
(니들 조립 후 점 도포 만 가능, 분사 불가)
⑦ 적용 유체 점도 :
＜ 8000cps (압력탱크 또는 격막펌프)
＜ 30000cps (피스톤 펌프, 당사 모델 ND185) |
|

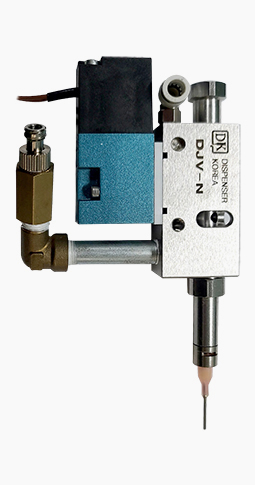

동영상 : DJV-N
|
|
동영상 : DK LOGO
|
⑧ 주요 모델 및 사양
| 제품 제원 |
모델 |
| ND227 |
ND228 |
ND229 |
| 공급에어압력 |
3~6Kgf/cm |
3~6Kgf/cm |
3~6Kgf/cm |
| 토출 형식 |
분사(물 2.4m이상) |
분사(물 3m이상) |
분사(물 3m이상) |
| 도포 형식 |
선도포 |
점도포 /선도포 |
점도포 /선도포 |
| 액체 점도 |
1~8000CPS |
1500~8000CPS |
1500~8000CPS |
| 벨브 재질 |
스텐+텅스텐 |
스텐+텅스텐 |
스텐+텅스텐 |
| 외형 사이즈 |
110*60*20 |
110*60*20 |
110*60*20 |
| 액체 압력 |
1~5Kgf/cm |
1~5Kgf/cm |
1~5Kgf/cm |
| 고속 점도포 |
/ |
가능 |
가능 |
| 점도포 횟수 |
/ |
80개/초 |
160개/초 |
| 미세 조절 |
있음 |
있음 |
있음 |
| 솔레노이드 밸브 |
MAC
미국산
|
MAC
미국산
|
MAC
미국산
|
액체 공급
입구 규격
|
8mm |
8mm |
8mm |
| 사이드 스프레이 |
가능 |
가능 |
가능 |
솔레노이드 밸브
응답 시간
|
통전 6ms/ 단전 2ms |
통전 6ms/ 단전 2ms |
통전 6ms/ 단전 2ms |
| 표준 노줄 |
0.4mm, 노줄
(주문제작 가능)
|
0.4mm, 노줄
(주문제작 가능) |
0.4mm, 노줄
(주문제작 가능) | |
|
